着色器蓝图
着色器蓝图（Shader Blueprint）让开发者用连线的方式可视化地构建 Shader，不写一行 GLSL 也能做出 完整的 PBR、Unlit、Blinnphong 材质效果。
本页是入口与上手示例，完整内容见 着色器蓝图文档集。
| 文档 | 内容 |
|---|---|
| 概念篇 | 蓝图是什么、.bps 与 .bpsf 两种资源、编译管线、类型系统与连线规则 |
| IDE 操作流程 | 创建、编辑器分区、加节点连线、Params 变量、快捷键、在材质与代码中使用 |
| 材质类型与终端 | PBR / Blinnphong / Unlit / Particle 四种终端的每一个输入槽、混合方式、渲染状态、附加 Pass |
| 节点手册 · 输入与坐标 | 常量、顶点与几何、相机、场景、光照、UV、纹理、程序化图形 |
| 节点手册 · 数学与逻辑 | 四则与常用函数、指数三角、几何向量、波形、矩阵、导数、逻辑分支、通道操作 |
| 节点手册 · 颜色与艺术效果 | 色彩空间、色相饱和度、22 种混合模式、法线处理、噪声、自定义 GLSL |
| Unity ShaderGraph 对照 | 162 条节点映射表、未覆盖清单、已知语义差异 |

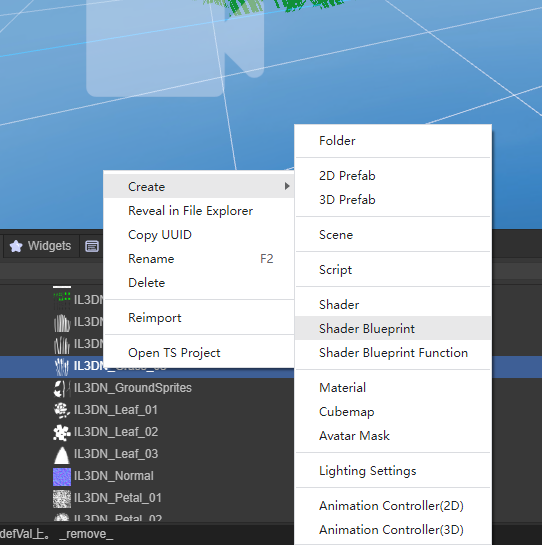

在资源面板右键 Create 菜单选择 着色器蓝图，创建一个 .bps 文件。
蓝图文件未打开时，对应的 Shader 文件并未创建；打开蓝图文件时才会创建 Shader 文件，完成蓝图与 Shader 的映射对应。

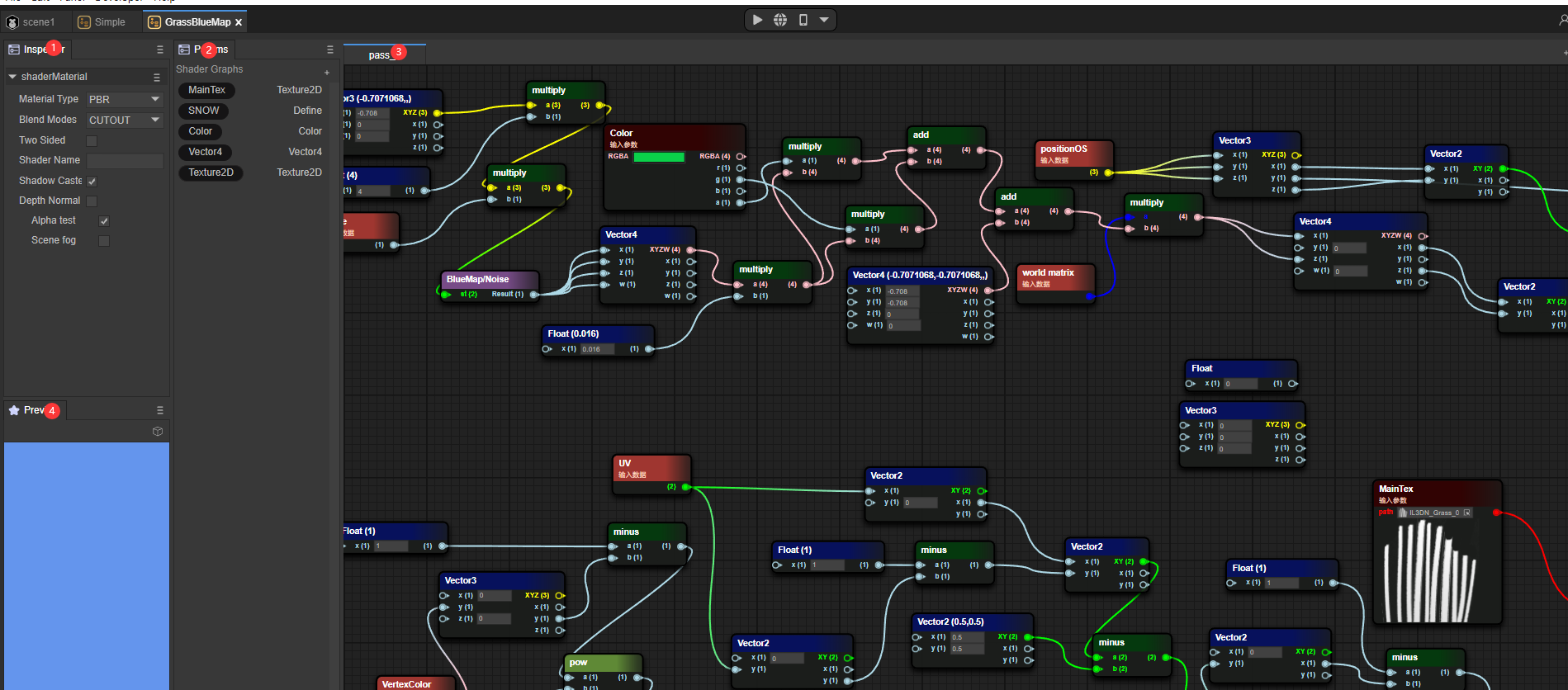

（图 1-1）
（图 1-2）
- 蓝图文件 Inspector 窗口
- 蓝图 Params 窗口
- 蓝图文件 Pass 窗口
- 蓝图预览窗口
各分区的详细说明见 IDE 操作流程。
节点数据的传输方式
Section titled “节点数据的传输方式”在蓝图中，一个节点左侧为输入数据，右侧为输出数据。输入数据可以来自一个源数据、Params 变量， 或者其他节点的输出。

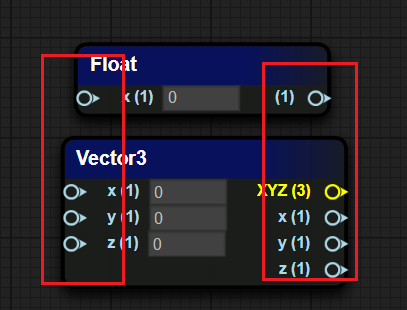

（图 1-3）
示例一：显示一个简单的模型
Section titled “示例一：显示一个简单的模型”

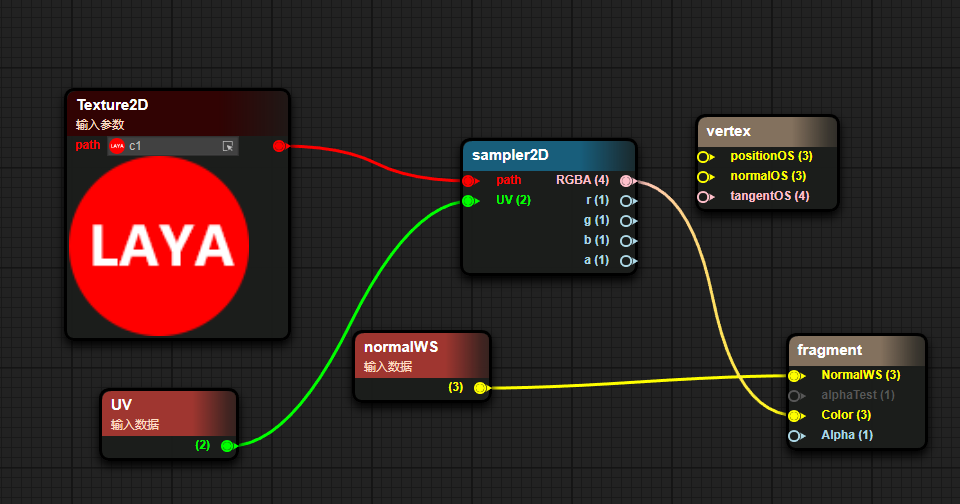

（图 2-1）
- 通过 Params 传入一张纹理
- 通过 UV 采样传入的纹理
- 将从纹理中采样到的颜色作为 Unlit 的 Color 输入
- 将世界法线传入 Unlit 的法线输入中

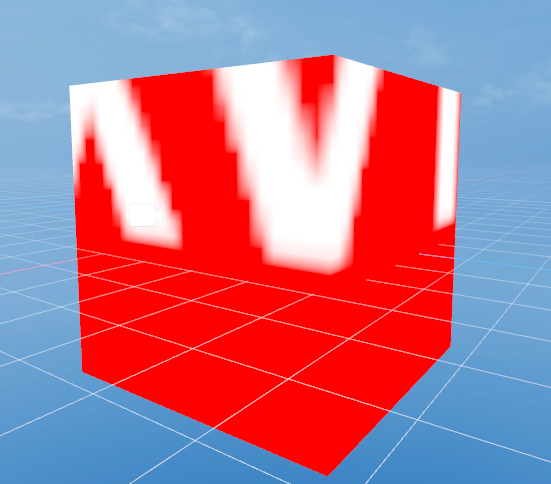

蓝图的结果展示如下：
（图 2-2）
示例二：Blinnphong 材质球
Section titled “示例二：Blinnphong 材质球”

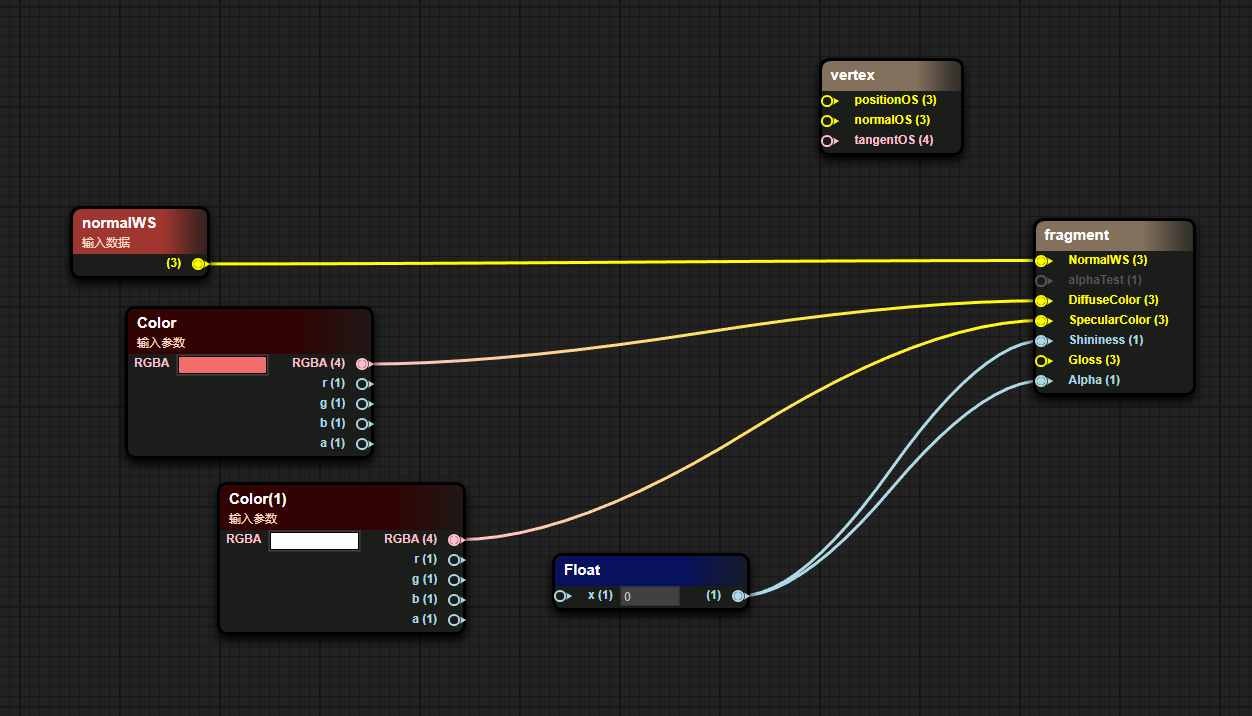

（图 2-3）
- 传入世界法线
- 通过 Params 传入表面颜色

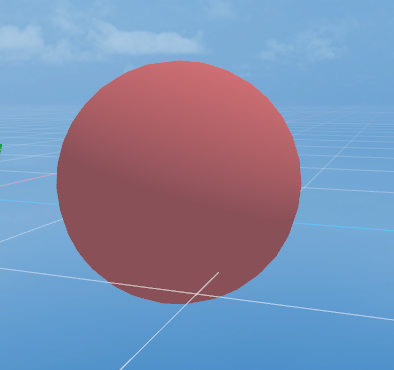

蓝图的结果展示如图：
（图 2-4）
示例三：会随风摆动的草

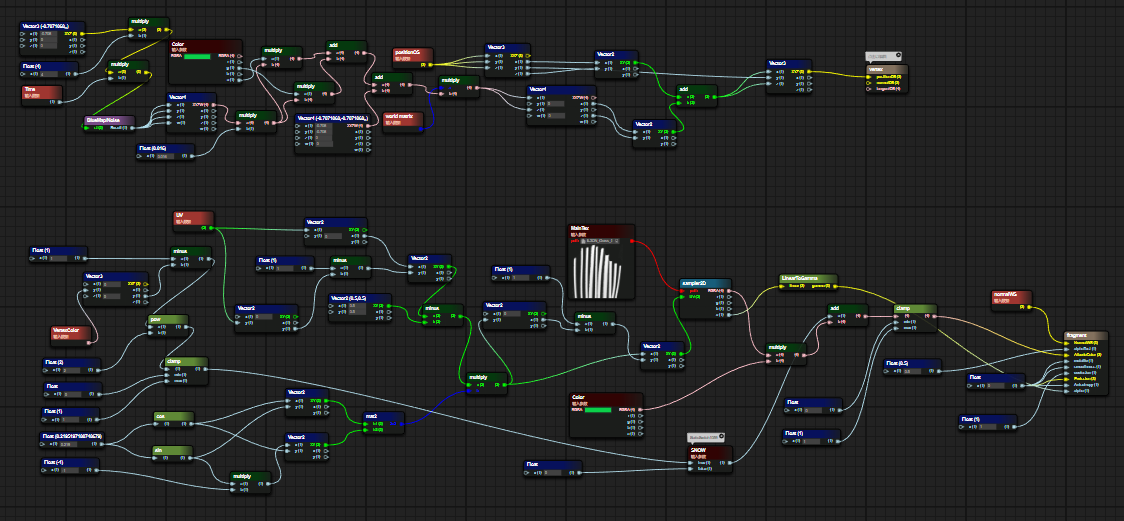

Section titled “示例三：会随风摆动的草”
（图 3-1）
顶点着色器片段

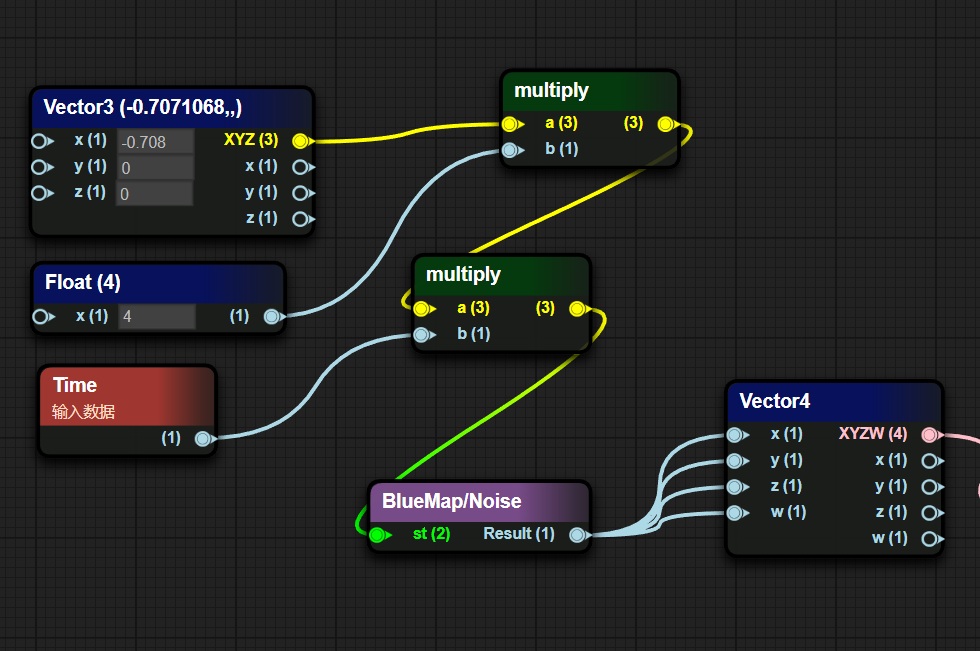

Section titled “顶点着色器片段”- 使用柏林噪声模拟出一个 vec4 的向量
（图 3-2）

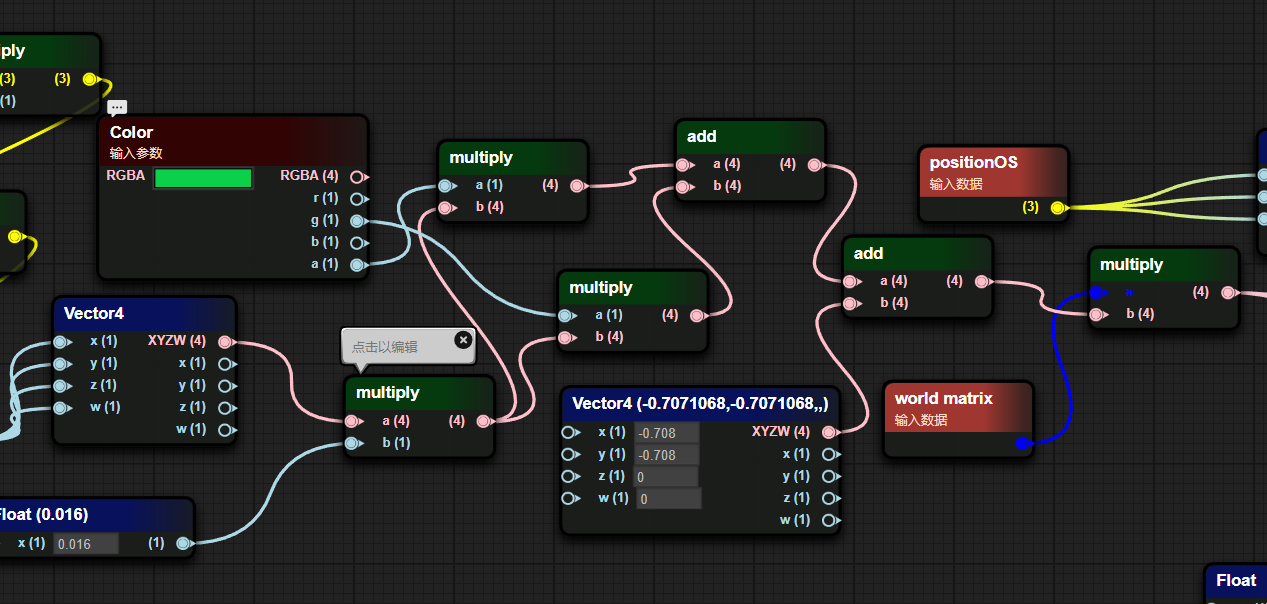

- 对噪声值进行变换
把生成的噪声值缩小 0.016，分别与外部传入的 Color 的 g 通道和 a 通道相乘，将分别乘完的结果求和， 将得到的和与一个干扰值相加，最后与世界矩阵相乘。

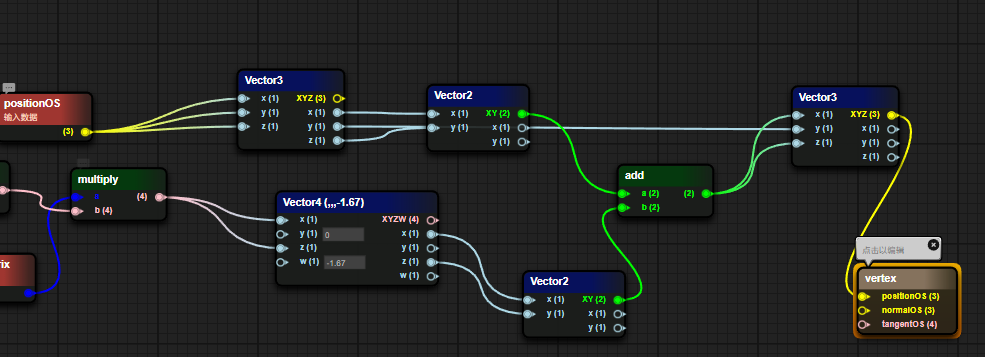

（图 3-3）
- 将与世界矩阵相乘完的结果取出 xz 分量，与 positionOS 的 xz 分量相加作为新的 positionOS 的 xz 分量
（图 3-4）
片段着色器片段

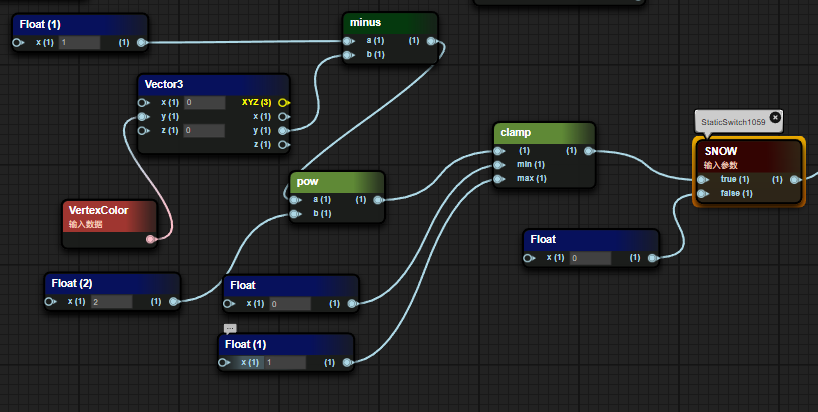

Section titled “片段着色器片段”- 判断是否启用了 SNOW 宏：宏启用时计算
1 - 顶点颜色 g 值的平方在 (0,1) 的结果，宏关闭时值为 0
（图 3-5）

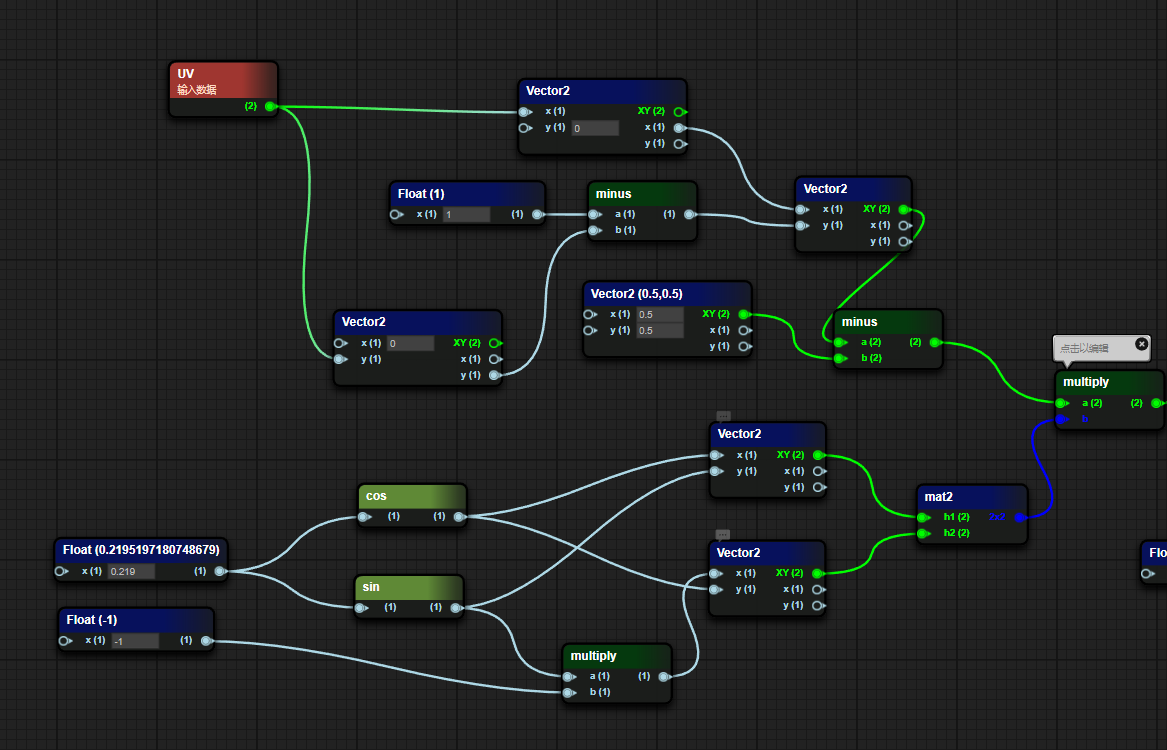

- 将 UV 坐标偏移与一个三角函数组成的 2×2 矩阵相乘，再偏移回原来的位置
（图 3-6）

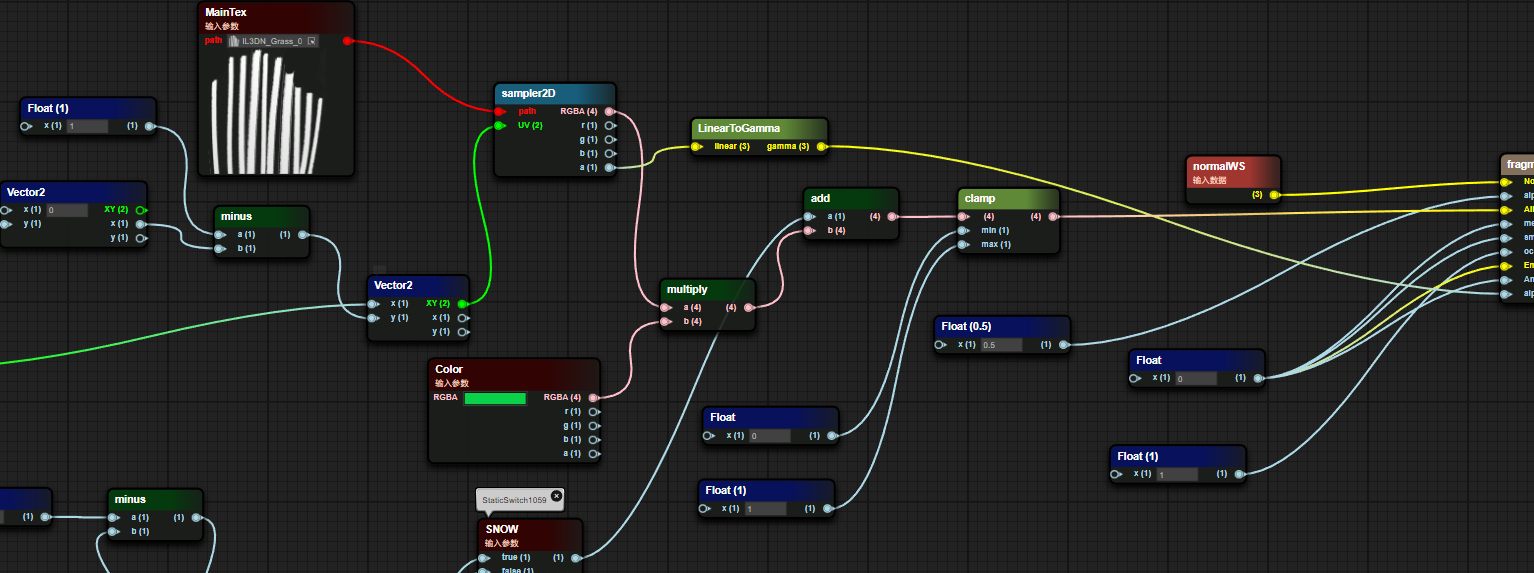

- 采样草体纹理贴图，提取其中 A 通道转换为伽马值作为草体的 Alpha 值传入 PBR 终端， BaseColor 为传入颜色值 × 纹理采样值 + 宏判断的值
（图 3-7）

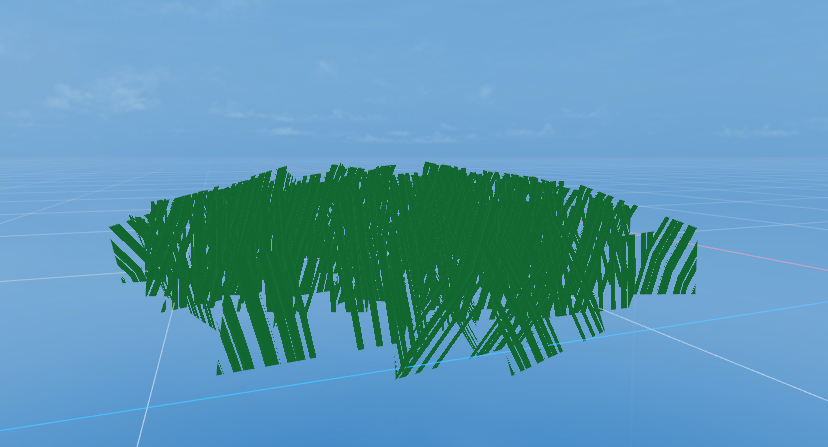

蓝图的结果展示如下：
（图 3-8）
创建蓝图函数
Section titled “创建蓝图函数”在 Project 窗口右键 Create 菜单，选择 着色器蓝图函数 创建一个 .bpsf 文件。

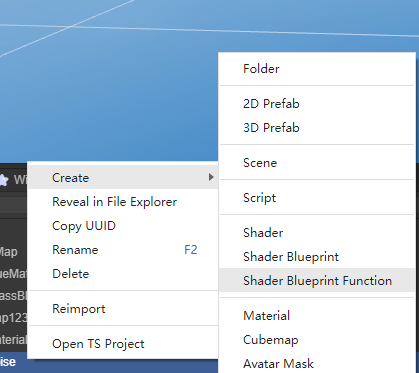

（图 4-1）
在蓝图编辑窗口下，右键空白处，选择 ShaderFunction 选项，选择 Input In 选项卡。
（图 4-2）

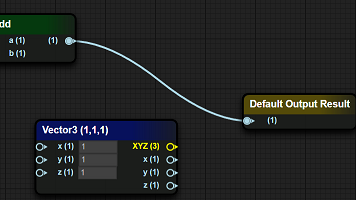

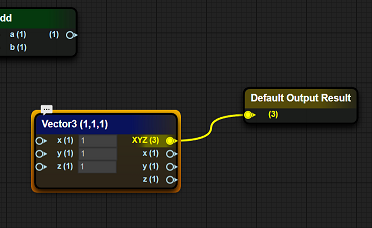

在最后的 Default Output Result 节点，输入的数据类型决定了该 Shader 函数的输出类型， 函数蓝图会自动判断输出类型，如下图所示。
（图 4-3）
函数中调用函数
Section titled “函数中调用函数”在蓝图函数界面，在需要放置蓝图函数节点的位置右键，在 CustomFun-BlueMap 项选择创建蓝图函数时 定义的函数（蓝图函数文件名）。
（图 4-4）
长按对应按键，再用鼠标左键点击画布位置，即可快速生成节点：
| 按键 | 生成节点 | 按键 | 生成节点 |
|---|---|---|---|
1 | Float | a | add |
2 | Vector2 | M | minus |
3 | Vector3 | m | multiply |
4 | Vector4 | d | divide |
b | Boolean | o | oneMinus |
I | Int | l | mix |
i | if | e | pow |
t | sampler2D | n | normalize |
u | uv1 | p | panner |
完整说明见 IDE 操作流程 · 快捷键快速生成。
