布林冯材质

Author: Charley

布林冯材质（BlinnPhongMaterial）是LayaAir引擎中基于经典Blinn-Phong光照模型实现的材质类型。Blinn-Phong光照模型通过简洁的数学计算描述物体表面对光的吸收与反射，使物体呈现不同的明暗程度和高光效果。相较于PBR材质，布林冯材质的计算量更小、性能开销更低，适用于对真实感要求不极致但需要良好光照效果的场景。

一、布林冯材质概述

1.1 Blinn-Phong光照模型

Blinn-Phong光照模型是在Phong光照模型基础上改进而来的经典光照模型，主要由三个分量组成：

环境光（Ambient）：模拟环境中的间接光照，为物体提供基础亮度；
漫反射光（Diffuse）：模拟光线照射到粗糙表面后向各个方向均匀散射的效果；
镜面高光（Specular）：模拟光线照射到光滑表面后产生的高光反射。

与PBR材质通过物理规律计算光照不同，Blinn-Phong使用经验公式近似模拟光照效果，因此在计算量上更加轻量。

1.2 与PBR材质的区别

对比项	BlinnPhong材质	PBR材质
光照模型	经验光照模型	基于物理的光照模型
参数直观性	需要手动调节漫反射和高光	金属度/粗糙度参数更直观
真实感	较好	更接近真实
性能开销	较低	较高
适用场景	卡通风格、低端设备、性能敏感场景	写实风格、高品质渲染

1.3 类继承关系

Material → BlinnPhongMaterial

在IDE中创建材质并选择 BlinnPhong Shader时，使用的就是 BlinnPhongMaterial。

二、反照率（Albedo）

反照率相关属性定义了布林冯材质的漫反射外观。

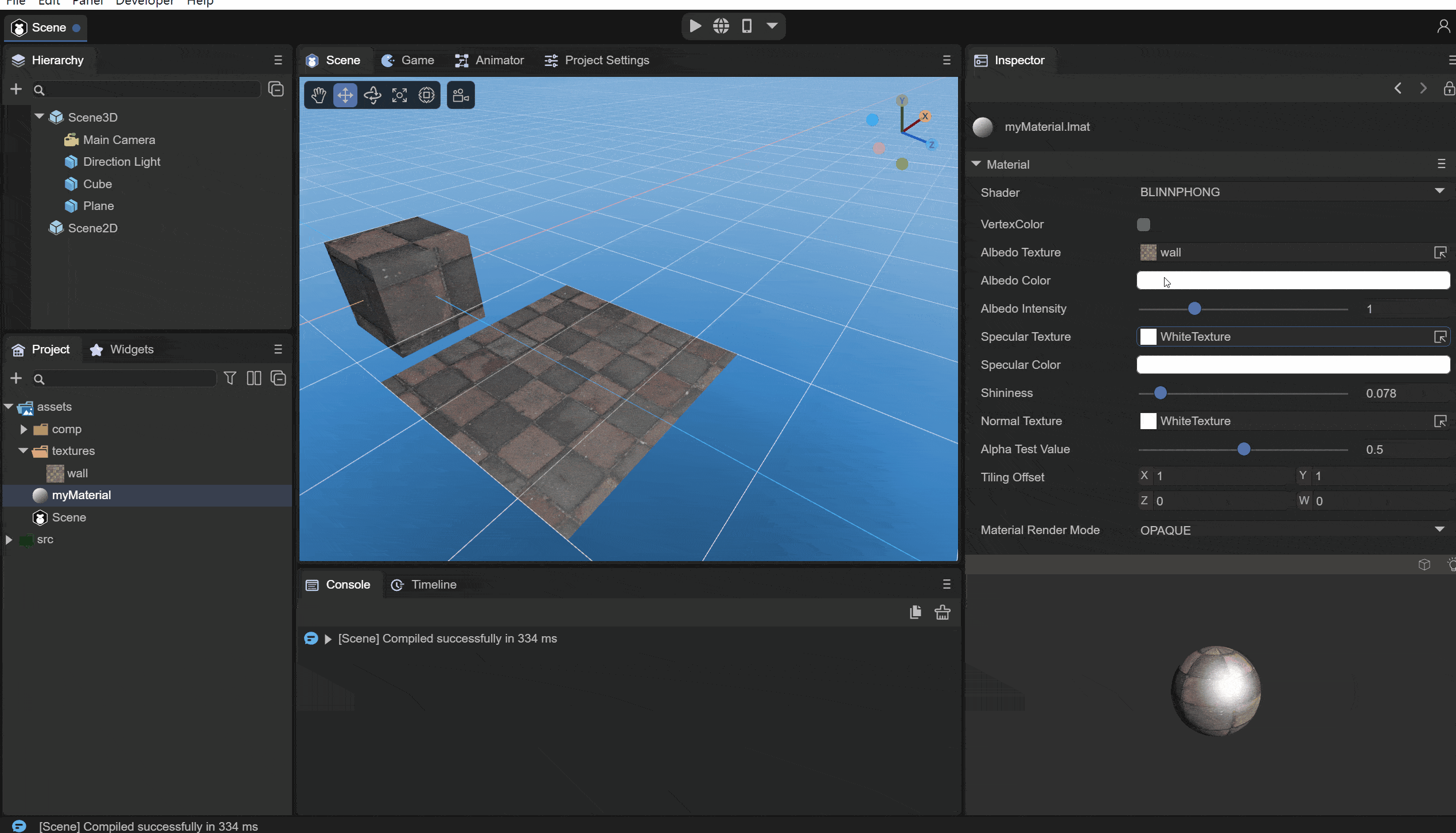

2.1 反照率颜色（albedoColor）

albedoColor 属性定义材质表面的固有颜色，类型为 Color（RGBA）。它与漫反射贴图颜色相乘后决定最终的漫反射颜色。

（图2-1）

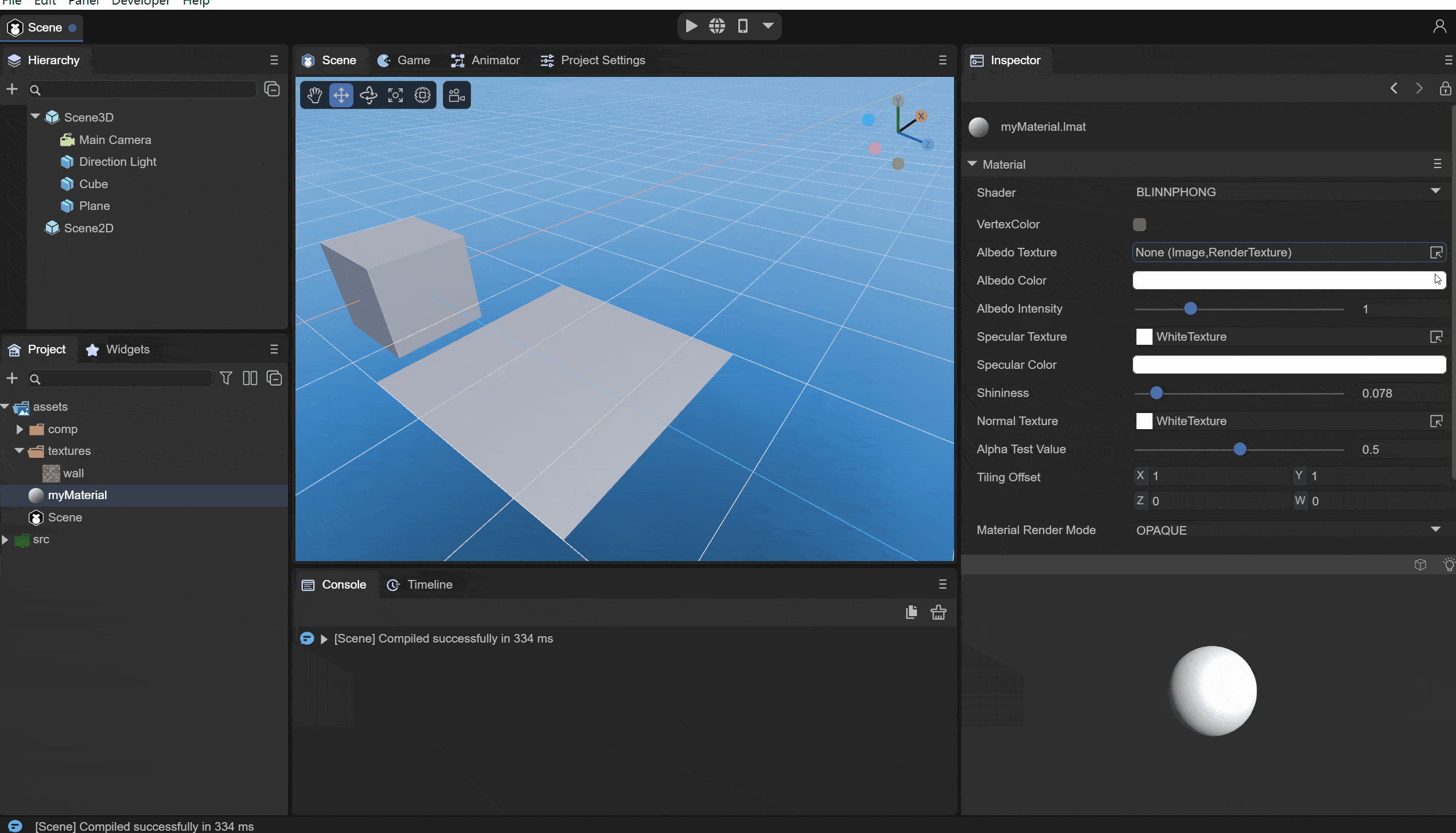

2.2 反照率贴图（albedoTexture）

albedoTexture 属性用于设置漫反射贴图，提供逐像素的颜色细节。贴图颜色与 albedoColor 相乘后产生最终的漫反射颜色效果。

（图2-2）

2.3 反照率强度（albedoIntensity）

albedoIntensity 属性控制反照率的亮度强度，类型为 number。通过调节该值可以整体提亮或压暗漫反射颜色。

2.4 纹理平铺和偏移（tilingOffset）

tilingOffset 属性控制纹理在模型表面的重复次数和偏移量，类型为 Vector4：

分量	说明
X	纹理在U方向的重复次数（Tiling）
Y	纹理在V方向的重复次数（Tiling）
Z	纹理在U方向的偏移量（Offset）
W	纹理在V方向的偏移量（Offset）

三、高光（Specular）

高光属性控制材质表面的镜面反射效果，是布林冯材质的重要特征。

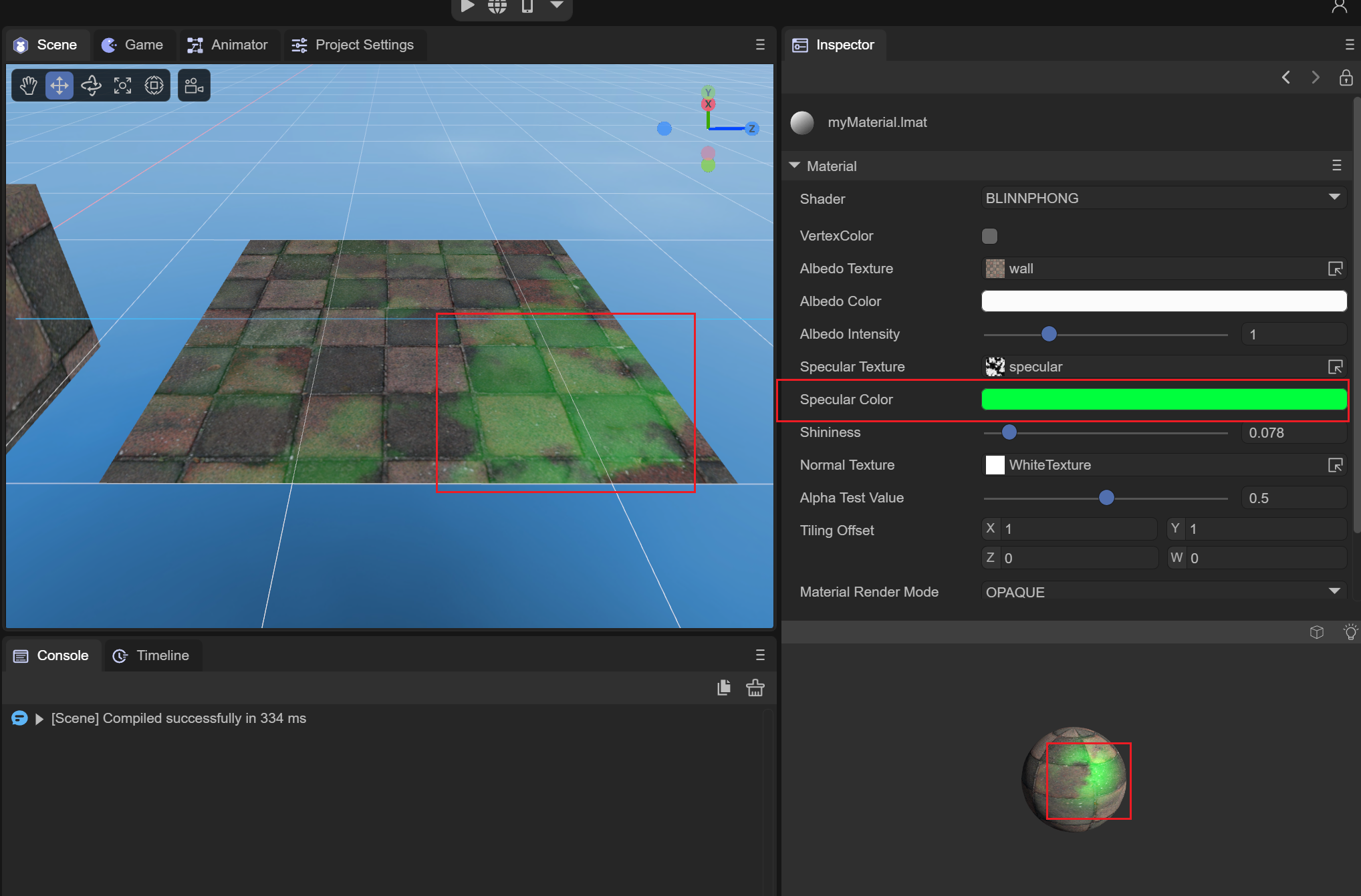

3.1 高光颜色（specularColor）

specularColor 属性设置高光反射的颜色，类型为 Color。高光颜色决定了光线照射到光滑表面时产生的高亮区域的颜色。

（图3-1）

3.2 高光贴图（specularTexture）

specularTexture 属性用于设置高光贴图，可以精确控制模型不同区域的高光强度和颜色。

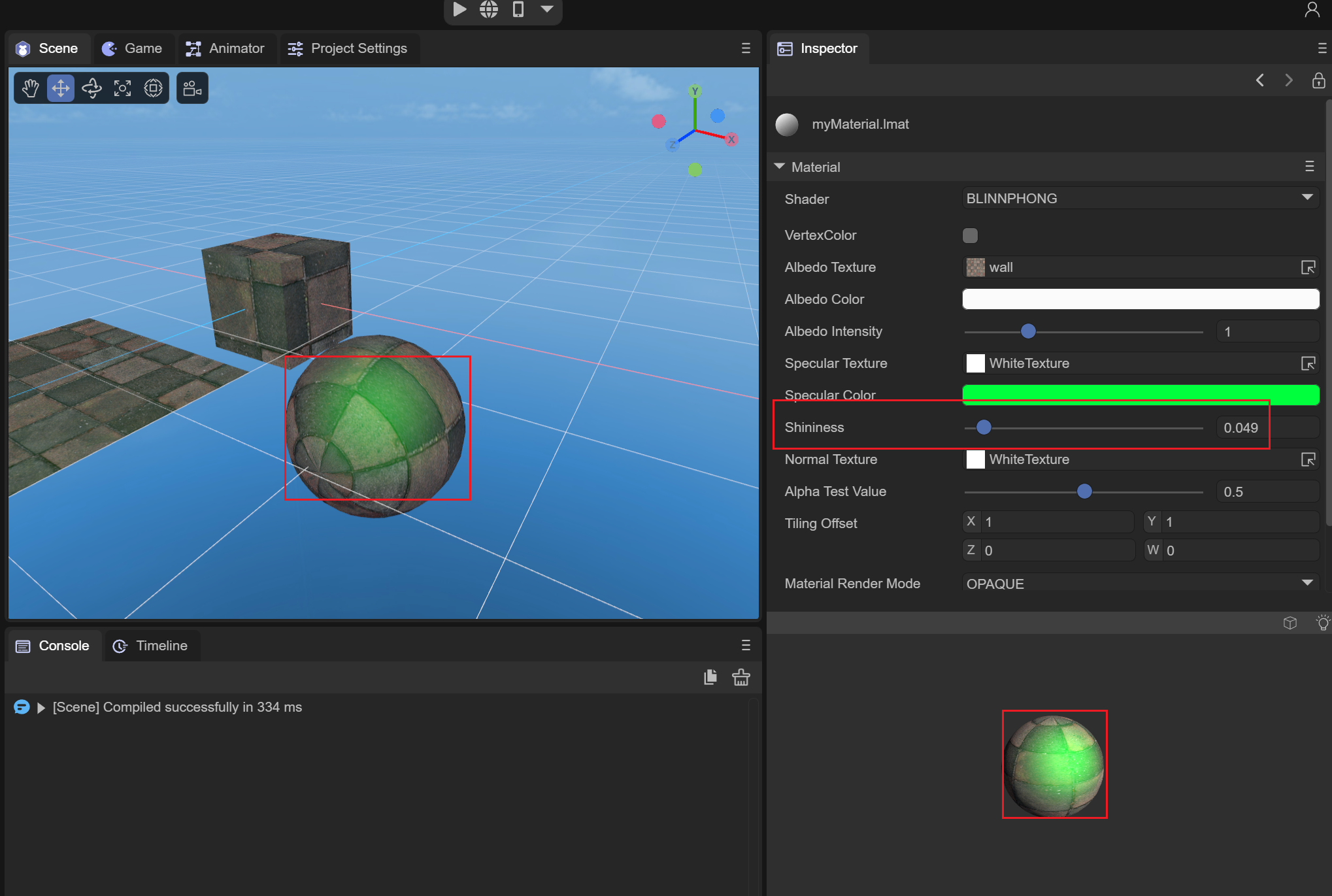

3.3 高光强度/光泽度（shininess）

shininess 属性控制高光的集中程度，取值范围为0到1：

值	说明
趋近0	高光范围大而模糊，表面看起来粗糙
趋近1	高光范围小而集中，表面看起来光滑

（图3-2）

四、法线贴图（Normal Map）

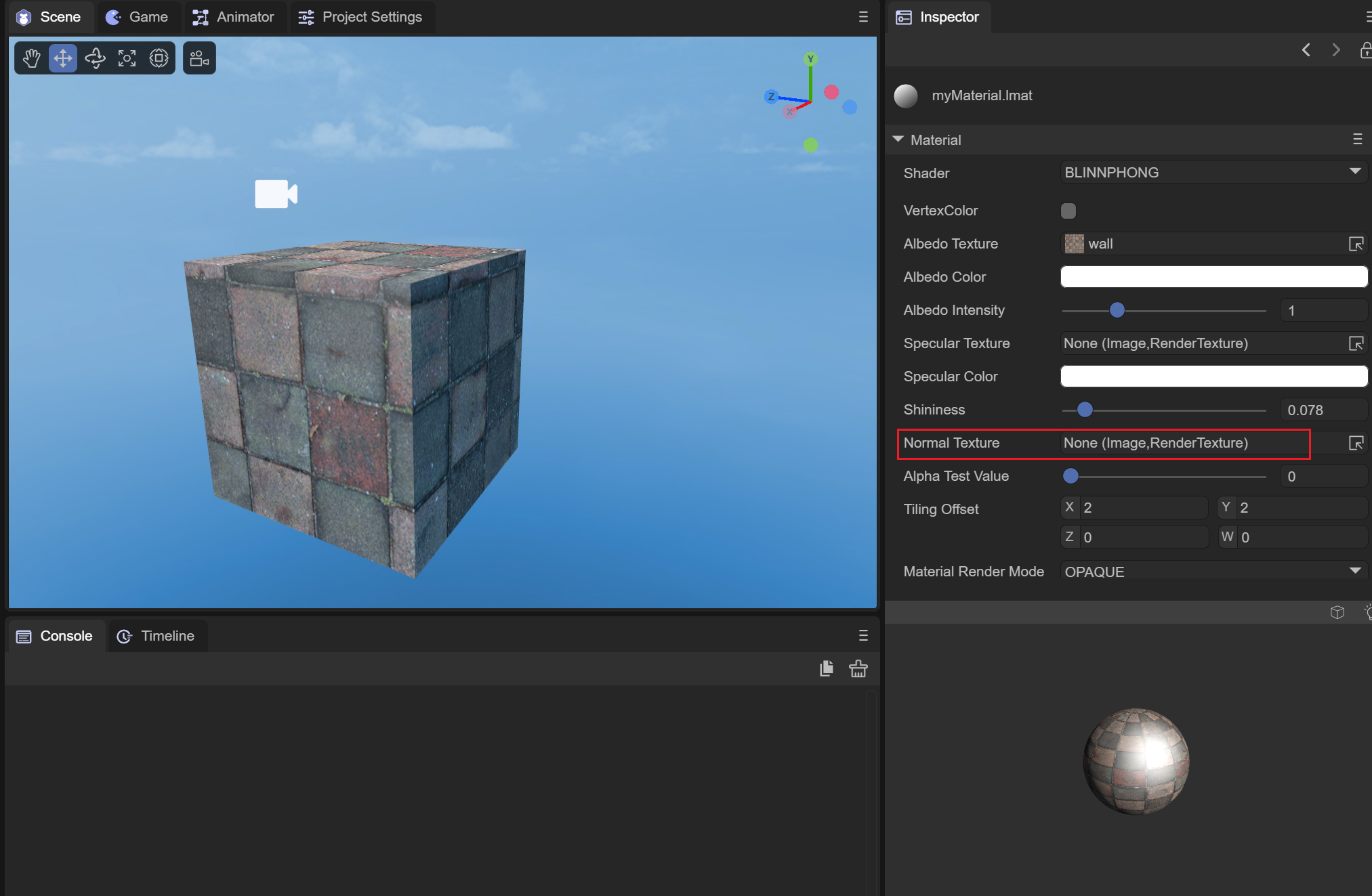

4.1 法线贴图（normalTexture）

normalTexture 属性用于设置法线贴图。法线贴图通过修改表面法线方向来模拟凹凸细节，使低面数模型也能呈现丰富的表面纹理效果，而无需增加实际的几何面数。

（图4-1）

五、透光性（Transmission）

布林冯材质支持透光效果，可用于模拟薄片材质（如树叶、纸张、布料等）的半透光特性。

5.1 开启透光（enableTransmission）

通过设置 enableTransmission 为 true 来开启透光功能。

5.2 透光属性

属性	类型	说明
`transmissionRata`	number	透光率，影响漫反射和透光强度
`transmissionColor`	Color	透光颜色，模拟材质内部颜色吸收率
`backDiffuse`	number	透射影响范围指数
`backScale`	number	透射光强度
`thinknessTexture`	BaseTexture	厚度贴图，越厚透射光越弱

六、顶点色与渲染模式

6.1 顶点色（enableVertexColor）

enableVertexColor 属性控制是否支持顶点颜色，开启后可叠加网格的顶点颜色数据到最终渲染结果中。

6.2 渲染模式（renderMode）

布林冯材质支持以下渲染模式：

渲染模式	常量	值	说明
不透明	`RENDERMODE_OPAQUE`	0	默认的不透明渲染模式，性能最优
透明裁剪	`RENDERMODE_CUTOUT`	1	根据Alpha阈值裁剪像素，适合树叶、栅栏等
透明混合	`RENDERMODE_TRANSPARENT`	2	半透明渲染，支持Alpha混合

七、属性汇总

以下是 BlinnPhongMaterial 的完整属性列表：

属性	类型	说明
`albedoColor`	Color	反照率颜色
`albedoTexture`	BaseTexture	反照率贴图
`albedoIntensity`	number	反照率强度
`normalTexture`	BaseTexture	法线贴图
`specularColor`	Color	高光颜色
`specularTexture`	BaseTexture	高光贴图
`shininess`	number	高光强度（光泽度），范围0~1
`tilingOffset`	Vector4	纹理平铺和偏移
`enableVertexColor`	boolean	是否支持顶点色
`enableTransmission`	boolean	是否开启透光效果
`transmissionRata`	number	透光率
`transmissionColor`	Color	透光颜色
`backDiffuse`	number	透射影响范围指数
`backScale`	number	透射光强度
`thinknessTexture`	BaseTexture	厚度贴图
`renderMode`	number	渲染模式

八、代码示例

8.1 创建基础布林冯材质

// 创建BlinnPhong材质
let blinnPhongMat = new Laya.BlinnPhongMaterial();

// 设置反照率颜色
blinnPhongMat.albedoColor = new Laya.Color(0.8, 0.6, 0.4, 1.0);

// 设置高光颜色和强度
blinnPhongMat.specularColor = new Laya.Color(1.0, 1.0, 1.0, 1.0);
blinnPhongMat.shininess = 0.5;

// 应用到模型
let meshRenderer = sprite3D.getComponent(Laya.MeshRenderer);
meshRenderer.sharedMaterial = blinnPhongMat;

8.2 加载贴图的布林冯材质

let mat = new Laya.BlinnPhongMaterial();

// 加载反照率贴图
Laya.loader.load("res/texture/diffuse.png").then((tex: Laya.Texture2D) => {
    mat.albedoTexture = tex;
});

// 加载法线贴图
Laya.loader.load("res/texture/normal.png").then((tex: Laya.Texture2D) => {
    mat.normalTexture = tex;
});

// 加载高光贴图
Laya.loader.load("res/texture/specular.png").then((tex: Laya.Texture2D) => {
    mat.specularTexture = tex;
});

// 设置纹理平铺（重复2次）
mat.tilingOffset = new Laya.Vector4(2, 2, 0, 0);

meshRenderer.sharedMaterial = mat;

8.3 透光效果材质

let leafMat = new Laya.BlinnPhongMaterial();

// 加载树叶贴图
Laya.loader.load("res/texture/leaf.png").then((tex: Laya.Texture2D) => {
    leafMat.albedoTexture = tex;
});

// 开启透光
leafMat.enableTransmission = true;
leafMat.transmissionRata = 0.6;
leafMat.transmissionColor = new Laya.Color(0.2, 0.8, 0.1, 1.0);
leafMat.backScale = 1.0;

// 使用Cutout模式处理树叶边缘
leafMat.renderMode = Laya.BlinnPhongMaterial.RENDERMODE_CUTOUT;

meshRenderer.sharedMaterial = leafMat;

九、注意事项

性能优势：布林冯材质的着色计算量比PBR材质低，在低端移动设备或需要大量材质的场景中建议优先使用。
适用风格：布林冯材质更适合卡通风格、简约风格的游戏项目。对于写实风格项目，建议使用PBR材质。
高光数据源：布林冯材质的高光强度数据可来自高光贴图的RGB通道（SPECULARSOURCE_SPECULARMAP）或漫反射贴图的Alpha通道（SPECULARSOURCE_DIFFUSEMAPALPHA）。
默认材质禁止修改：BlinnPhongMaterial.defaultMaterial 为引擎内部使用的默认材质，开发者不应修改。
