自定义Shader导出

• 入口：CustomShaderExporter.WriteAutoCustomShaderMaterial
• 触发：shader 未注册 + 面板开关已开
• 产物：Shaders/<name>.shader

本章思路

材质与Shader导出处理「已注册 shader 的查表导出」，本页处理「未注册 shader 的自动转换」，是一条转换流水线：① 触发条件与命名（含预转换模板优先）→ ② 解析 Unity shader 源码，提取属性 / 渲染状态 / 变量 → ③ 将 HLSL 转译为 GLSL（双模式）→ ④ 类型映射（转译的子环节）→ ⑤ 转换摘要 → ⑥ 能力边界。

本页示例 shader

Custom/Shield（Ellen 护盾，表面着色器 #pragma surface）来自 3D Game Kit Lite，自动转出 Custom_Shield_D3.shader。下文以它为例说明触发、命名、解析、转译、类型映射的完整流程。

① 触发条件 · 命名 · 模板优先

本节为流水线入口——决定是否走自动转换、转出的命名，以及预转换模板优先。 材质 shader 不在 MetarialPropData.json 里，且导出面板勾了「启用自定义 Shader 自动导出」时，MetarialUitls.WriteMetarial 才转交 WriteAutoCustomShaderMaterial。没勾则未注册 shader 的普通材质跳过导出、粒子材质回退 Laya 内置粒子 shader（见 材质与Shader导出）。

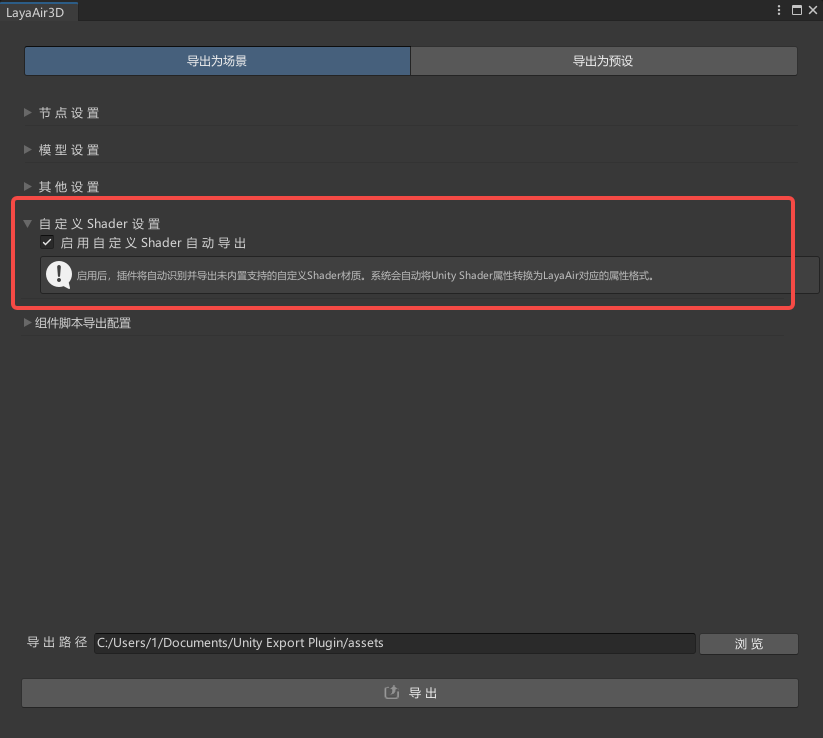

触发开关： 导出面板「自定义 Shader 设置」→ 勾「启用自定义 Shader 自动导出」。提示语：「插件将自动识别并导出未内置支持的自定义 Shader 材质，自动把 Unity Shader 属性转换为 LayaAir 属性格式」。不勾则未注册 shader 一律跳过。

流程分三步：

• A · 生成 Laya shader 名：GenerateLayaShaderName：/ 空格 - → _，去非法字符。Custom/Shield → Custom_Shield。
• B · 按 renderer 加后缀：MeshRenderer / CPU 粒子 → _D3；ParticleSystem → _Effect；2D → 无后缀。Shield 是 Mesh → Custom_Shield_D3。
• C · 模板优先（更可靠）：TryLoadPreConvertedTemplate：若 Editor/Mappings/templat_Shaders/ 有手工预转好的同名模板（Mesh_/Particle_ 前缀回退查找），直接用模板，跳过自动转译。没有模板才走下面的启发式转换。

② 解析 Unity shader

转译前先解析源码，提取属性 / 渲染状态 / 变量，为改写做准备。 读 shader 源码（CGPROGRAM / HLSL 块），提取 → ShaderParseResult：属性（贴图 / 颜色 / float）、渲染状态（ParseRenderState：Cull / Blend / ZWrite）、变量 / varyings / 自定义函数（ExtractVariables / ParseVaryings / ExtractCustomFunctions），并检测是否用顶点色（DetectVertexColorUsage）、UV（DetectUVUsage）、粒子 billboard。

③ HLSL → GLSL 转译（双模式）

核心步骤——将解析出的 HLSL 转译为 Laya 的 GLSL，含内置规则 / 映射表两种模式。 改写规则有两种来源——默认用插件内置的硬编码规则，也可切换成外部 JSON 映射表（内置规则兜底）：

模式	说明
内置规则（默认）	全部用 C# 硬编码正则替换规则（useMappingTableMode = false）
映射表 Hybrid（可选）	加载 JSON 映射表（ShaderMappingEngine）：按 priority 用表里的 types / functions / variables / patterns 规则，内置规则兜底。把 example_custom_mappings.json 复制为 ProjectSettings/LayaShaderMappings.json 才会启用映射表模式（无独立开关，文件存在即启用）；Editor/Mappings/ 下的 example 文件只是模板，永远不会被读取

转译内容：uniform map（GenerateUniformMapFromProperties）、defines（GenerateDefinesFromParseResult）、VS / FS（GenerateConvertedVertexShader / Fragment）、Unity 内置函数（TransformTex / tex2D / sincos / 反射…）。

④ 类型映射

③ 的子环节——HLSL 类型到 GLSL 类型的对应关系。 下表是固定的对照关系，遇到表里没有的类型则兜底成 vec4：

HLSL	GLSL
float / half / fixed	float
floatN / halfN / fixedN	vecN
float4x4 / 3x3 / 2x2	mat4 / mat3 / mat2
sampler2D / samplerCUBE	sampler2D / samplerCube
int / bool	int / bool
未知类型	兜底 vec4

⑤ 转换摘要

转译完成后输出统计与检测摘要。 GenerateConversionSummary 会汇总：架构模式、shader 类型、统计（Properties / Defines / Varyings / Total Lines）、功能检测（多层贴图、溶解、扭曲、边缘光、自定义光照、顶点偏移、UV 旋转 / 滚动、法线、极坐标、渐变重映射…）、警告（硬编码零向量、未用 positionOS、无 varyings、varyings 过多）。

查看转换结果

要确认某个 shader 转成了什么，直接打开导出目录里的 Shaders/<名称>.shader 产物文件查看生成的 GLSL。

⑥ 能力边界

说明该自动转换的适用范围与局限。 HLSL→GLSL 转换是启发式的：常见的属性、贴图采样、类型映射、渲染状态能自动转换，但复杂 Shader（尤其 Unity 表面着色器 #pragma surface、手写复杂片元逻辑）可能无法完整转换，导出后需在 Laya 中手动调整 Shader。对外观要求严格的 Shader，推荐用 ① 的预转换模板（Editor/Mappings/templat_Shaders/ 放手工转好的同名模板）替代自动转译。

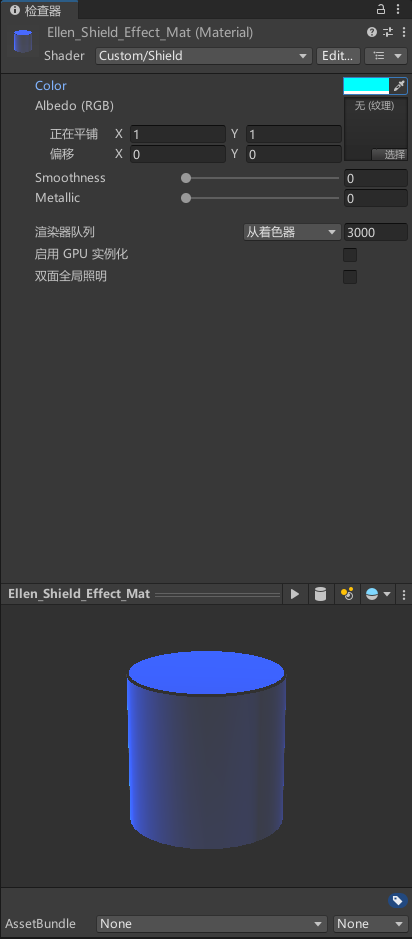

导出前 · Unity 材质示例： Ellen_Shield_Effect_Mat，Shader = Custom/Shield（非 Standard），含 Color（青）/ Albedo / Smoothness / Metallic，渲染队列 3000（Transparent）。这类未注册 shader 的材质即由本页流程自动转换。

---

本页基于插件 1.1.7 源码与实测整理。
