整体导出流程

• 入口：LayaAir3Export.ExportScene()
• 核心类：HierarchyFile · NodeMap · ResoureMap
• 产物：.ls / .lh / .lm / .lmat / .lani …

本章思路

本章是整个导出流程的全景。点「导出」后，插件执行一条流水线：遍历当前场景的对象 → 展开为节点表并建立父子树 → 逐组件按类型分发给对应导出器 → 落盘成文件，全程进行左手系到右手系的坐标转换。① 给出主链路全景；②③④ 分别展开其中的组件分发、坐标转换与产物类型；⑤ 以实测场景验证整条链路。其余各页（网格 / 材质 / 动画…）是 ② 分发链中各类组件的深入说明。

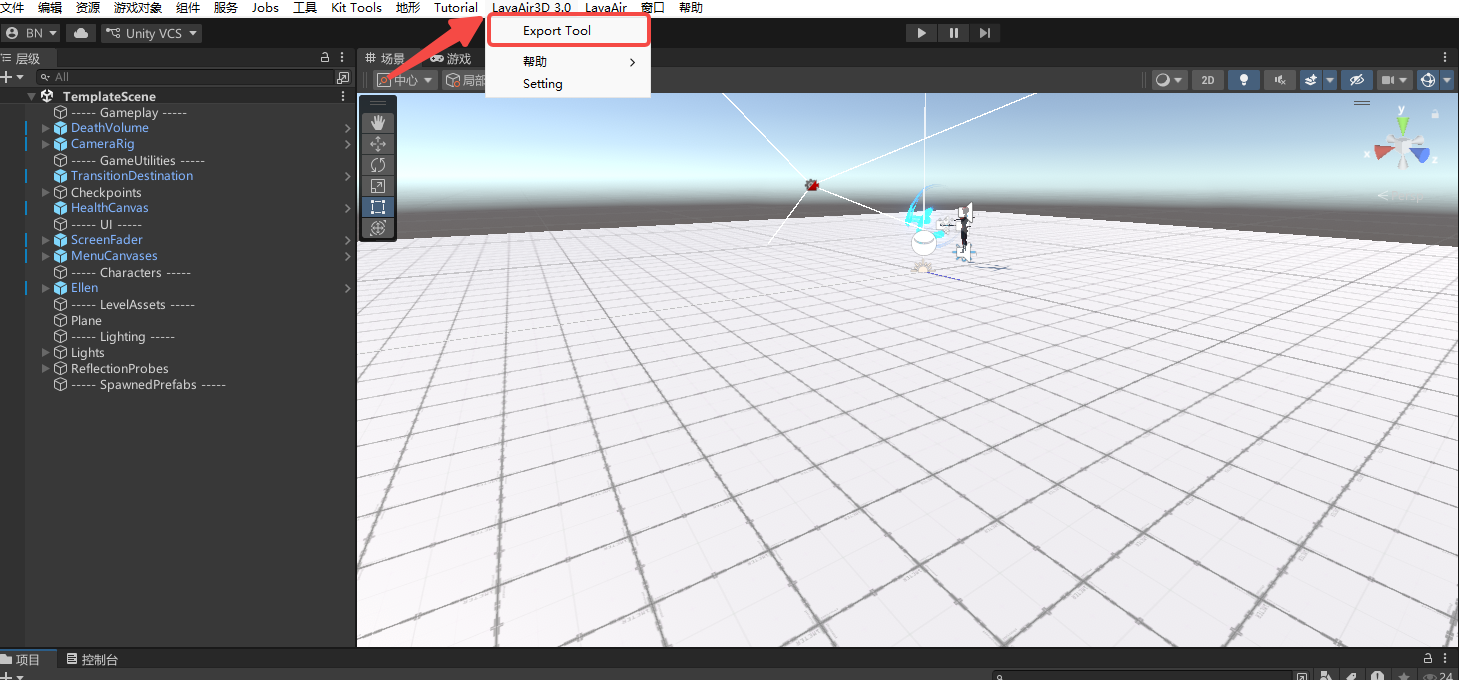

导出入口： Unity 菜单 LayaAir3D 3.0 / Export Tool 打开导出窗口；左侧 Hierarchy 即待导出的场景层级，场景视图为 3D Game Kit Lite 关卡。

① 导出主链路

本节给出整条流水线的全景：从点下「导出」到文件落盘，插件依次走过六个阶段。 六个阶段依次为——入口与配置 → 多场景循环 → 层级收集（展开为节点列表）→ 节点映射与建树 → 组件分发 → 落盘。

1. 入口与配置 · LayaAir3D.OnGUI → ExportScene() 导出窗口（菜单 LayaAir3D 3.0 / Export Tool）顶部切「导出为场景 / 导出为预设」，下含节点设置 / 模型设置 / 其他设置 / 自定义 Shader 设置 / 组件脚本导出配置五个折叠区与保存路径。点导出按钮 → LayaAir3Export.ExportScene()。

2. 初始化与多场景循环 · ExportScene() 先初始化各工具类（GameObjectUitls / MetarialUitls / AnimationCurveGroup / UnsupportedFeatureCollector，并清空自定义 Shader 缓存），再遍历当前所有已打开场景。仅导出已保存的场景：路径为空（未保存）的场景不在导出范围内。每个场景构造一个 HierarchyFile 并调用 saveAllFile()。

3. 层级收集 · HierarchyFile 构造 从场景根对象递归把整棵树拍平成节点列表。其间两类节点被整体跳过：勾了「忽略未激活节点」时的非激活物体；以及带 Canvas 的对象及其整棵子树（UI 2D 暂未启用）。随后建立总资源表 ResoureMap，并为每个对象登记进 NodeMap。

4. 节点映射与建树 · NodeMap → ResoureMap.createNodeTree() 每个 GameObject 生成基础节点 JSON 并分配自增 _$id（#0=Scene2D、#1=Scene3D 预留，业务节点从 #2 起）。场景模式直接导出实例内容；预制体模式则检测预制体实例根、写 _$prefab 引用。之后按父子关系挂成 _$child 树，并逐节点调 writeCompoent() 写组件。（_$ 前缀是 LayaAir 场景 / 预制体文件的字段约定，下文 _$type / _$comp 等同理。）

5. 组件分发 · ResoureMap.writeComponentData() 整个插件的「总开关」：遍历每个组件，按类型分发给对应导出器（相机 / 网格 / 蒙皮网格 / 灯光 / 动画 / 粒子 / 精灵 / 自定义脚本…）。详见下方 ② 组件分发链。

6. 落盘 · saveAllFile() → ResoureMap.SaveAllFile() 场景模式构建 Scene2D → Scene3D 根（写入天空盒 / 环境光 / 球谐 / 雾），输出 .ls；预设模式把每个根节点输出为 .lh（开启「批量导出一级节点」时按一级子节点拆分）。最后迭代保存所有登记文件——保存中可能动态产生新文件（如动画又引用了材质），用「已处理集合 + 循环」确保不漏。完成后弹出不支持功能汇总对话框。

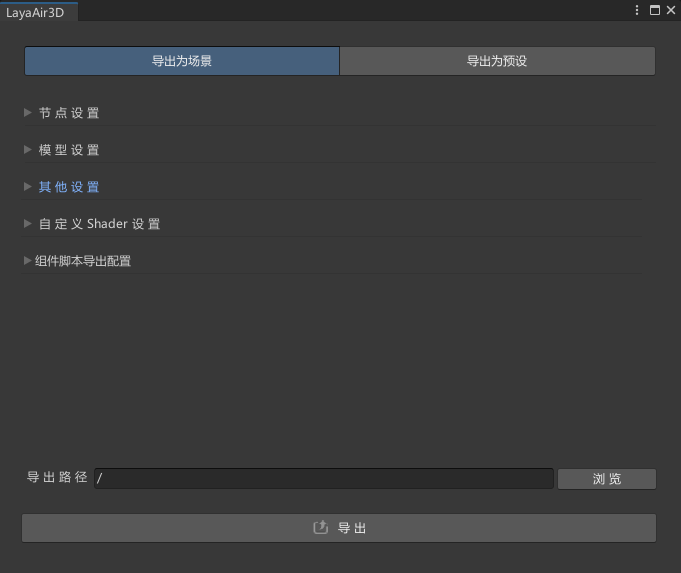

折叠态总览： 顶部切换导出为场景 / 预设，下含五个折叠设置区与保存路径、导出按钮。

展开全部设置： 节点 / 模型 / 其他（含粒子默认模式）/ 自定义 Shader / 组件脚本导出配置。

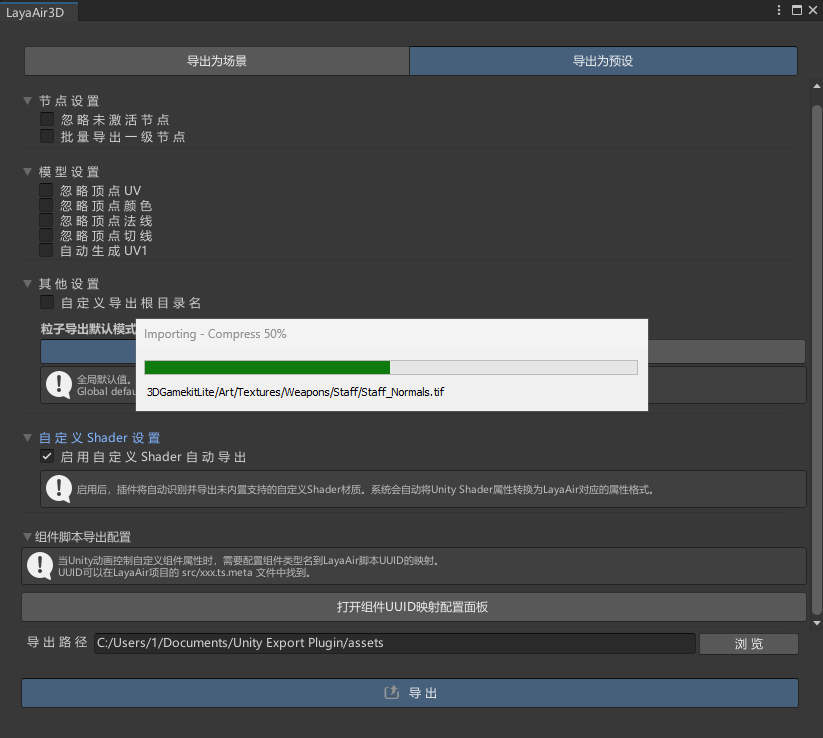

导出过程：「导出为预设」模式下多出「批量导出一级节点」选项；导出时 Unity 会对涉及的纹理触发重导入并显示进度。

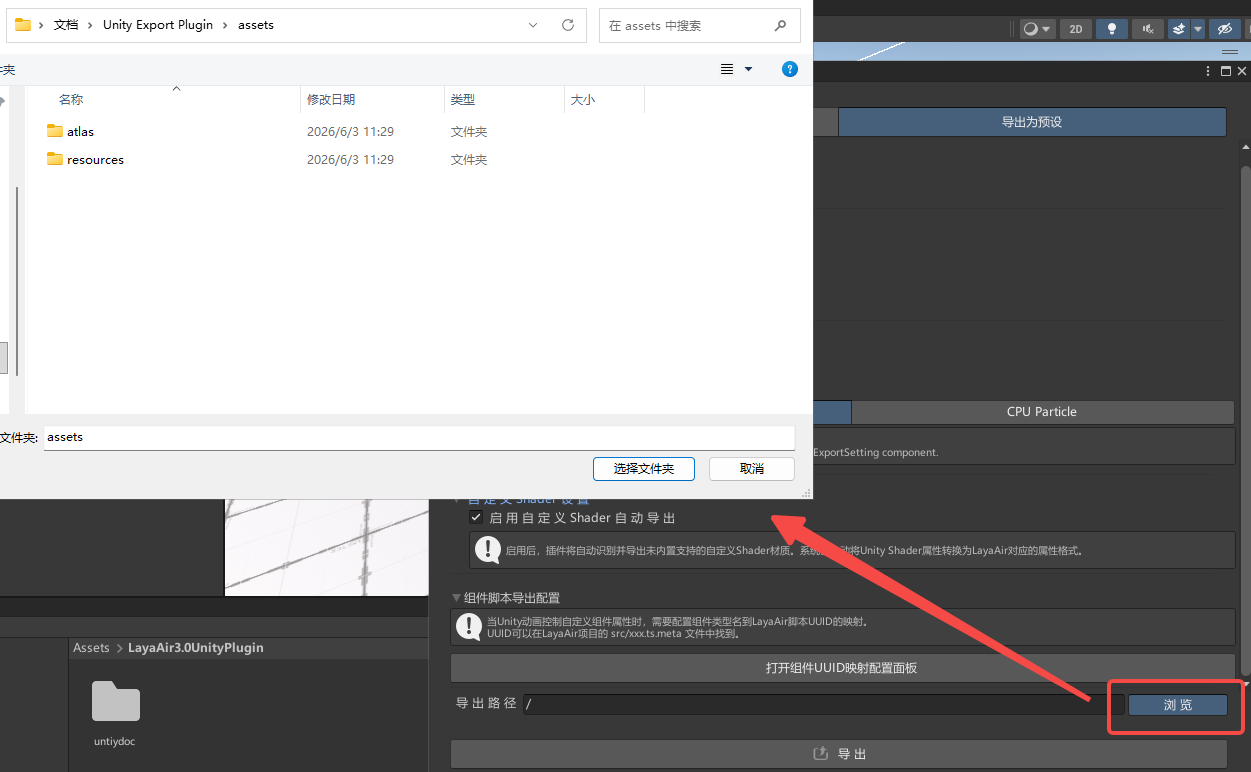

选择保存路径： 点「浏览」从文件系统选择导出目录。图中目标是一个已有的 LayaAir 工程的 assets 目录——其中的 atlas、resources 等文件夹是 LayaAir 引擎工程自带的结构，并非本次导出生成。

② 组件分发链

本节展开 ① 中的组件分发阶段：插件逐个检查节点上的组件，按类型交给对应导出器，各自产出对应文件。 下表枚举每种 Unity 组件、其对应的 LayaAir 产物，以及对应的细化页。

Unity 组件	LayaAir 产物	说明 / 详情
Camera *	Camera 节点（_$type）	投影、FOV、裁剪面、清屏色；相机有额外 Y180 朝向补偿（见 ③）
MeshFilter + MeshRenderer	.lm 网格 + .lmat 材质	网格导出 · 材质 / Shader
SkinnedMeshRenderer	网格 + 骨骼引用 + 包围盒	骨骼按节点引用，localBounds 中心 X 取反 · 网格导出
Light	方向光 / 点光 / 聚光	按类型分流，写颜色 / 强度 / 范围等；与相机同样有额外 Y180 朝向补偿（见 ③）
Animator	.lani + 状态机	曲线绑定按类型分发；纯 SpriteRenderer 颜色动画转 2D · 动画导出
ReflectionProbe / LODGroup	反射探针 / LOD	包围盒经矩阵变换；LOD 各级按节点引用
ParticleSystem	GPU(Shuriken) 或 CPU 粒子	按模式分两条路；启用 Trails/Noise 等会自动转 CPU · 粒子导出
ParticleSystemForceField	力场	仅在 CPU 粒子模式下有意义 · 粒子导出
SpriteRenderer	UI3D + 2D 预制体 + 图集	整图直引 / 子区域出 .atlas；颜色动画出 .mcc · 2D 精灵导出
自定义 MonoBehaviour	脚本组件 + 序列化属性	仅在配置了 UUID 映射时导出，否则不导出；只搬属性值，不转逻辑代码

* Camera 例外

相机不走 writeComponentData 的组件分发链，而是在上一层 getComponentsData 里就被单独识别——挂了 Camera 的对象直接把节点 _$type 标成 Camera（其余对象标为 Sprite3D），相机参数随节点本体写出，而非作为 _$comp 里的一个组件项。表中其余各行才是真正经 writeComponentData 按组件类型分流的。

分发即总开关

没有匹配分支的组件会被直接忽略。这也意味着——任何靠脚本逻辑驱动的东西（角色控制器、相机 Rig、Cinemachine 等）都不在导出范围内，需要在 LayaAir 端用 TS 重写。

③ 坐标系转换

本节说明贯穿全程的坐标系转换：Unity 为左手系、LayaAir 为右手系，分发链的每条导出路径在写出空间数据前都需先对齐坐标。 两个引擎手性相反，插件统一以沿 X 轴翻转处理，相应逻辑分布于各导出路径中，汇总如下：

对象	处理方式
网格顶点	顶点位置 X 分量取反（导出时逐顶点翻转，详见网格导出）
SpriteRenderer 节点	没有导出网格可翻转，改为在节点 transform.localScale.x 取反补偿
SkinnedMeshRenderer 包围盒	localBounds 中心 X 取反后重算 min / max
相机 / 灯光	本体施加额外 Y180 旋转；其子节点改用「取反 Z」而非取反 X，并左乘 Y180 补偿父级
反射探针包围盒	顶点经 worldToLocalMatrix 变换到局部空间

④ 产物文件类型

本节列出整条链路落盘产出的文件类型。 每种产物对应一类资源——场景、节点、网格、材质、动画、贴图等，构成最终交付 LayaAir 工程的导出结果。

扩展名 / 目录	内容
.ls	场景文件（Scene2D → Scene3D 根，含天空盒 / 环境光 / 球谐 / 雾）
.lh	节点 / 预制体（导出为预设模式；可按一级节点批量拆分）
.lm	网格（顶点流 / 子网格范围 / 骨骼绑定）
.lmat	材质（贴图 / 颜色 / 浮点参数 / 渲染状态）
.lani	动画片段（骨骼 / 属性曲线）
.atlas + 贴图	2D 图集（SpriteRenderer 子区域）
.mcc	2D 动画控制器（SpriteRenderer 颜色动画）
贴图 .png/.jpg/.hdr	纹理（按是否含 Alpha / HDR 决定格式）
_src_/ 运行时脚本	内置注入的 TS（目前仅 Animator2DSync.ts）

⑤ 实测验证 · Unity → LayaAir

本节以真实场景验证前四节的整条链路导出结果。 以 3D Game Kit Lite 的示例场景实测：导出后将产物导入 LayaAir 3.x，场景层级、角色网格、材质贴图、灯光、骨骼等核心美术资源均忠实还原并正常渲染——这部分正是分发链里有明确分支的组件。

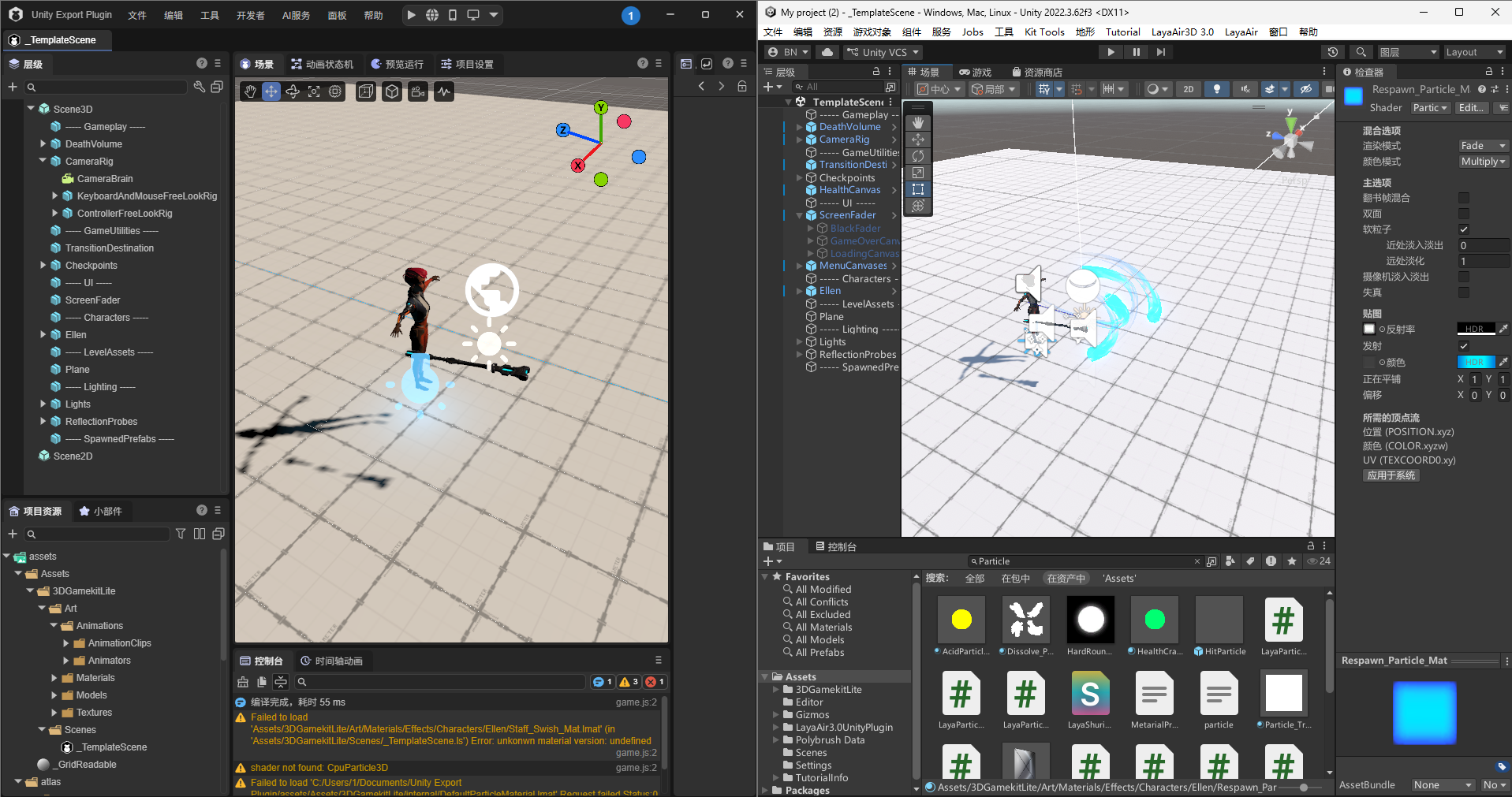

Unity（左）↔ LayaAir（右）： 导出产物在 LayaAir 3.x 中打开，场景层级、角色、地块均还原渲染。

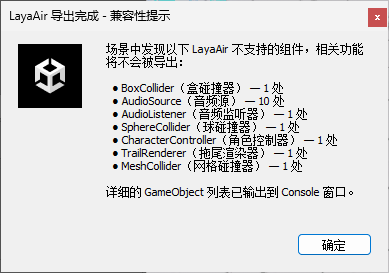

兼容性提示： 导出完成时插件弹出汇总对话框（UnsupportedFeatureCollector），列出场景中不支持、不会被导出的组件——碰撞器、AudioSource、CharacterController、TrailRenderer 等，详细 GameObject 列表同步输出到 Console。

导出范围边界

（导出完成对话框 / Console 同步列出）

• 脚本逻辑：MonoBehaviour 只导出序列化属性值，不转换逻辑代码；靠脚本驱动的相机 Rig、角色控制器等不在导出范围内。
• Animator 混合树（BlendTree）：当前版本不导出，对应状态导出为空状态。
• 自定义 Shader：以启发式方式将 HLSL 转换为 GLSL，仅覆盖常见结构（见自定义 Shader）。
• 粒子：导出为 LayaAir 粒子格式，渲染依赖目标工程具备对应的粒子运行时（见粒子导出）。
• 纹理可读性：导出时插件会临时开启纹理的 Read/Write 再读取，无需手动预先开启；但位于只读 / 不可变包（如部分内置示例包）内、无法修改导入设置的纹理不在导出范围内。

提示

概括：本插件迁移的是美术资产，运行逻辑不在迁移范围内。 导出器解决几何 / 材质 / 动画数据的迁移；交互与玩法逻辑始终需要在 LayaAir 工程内用引擎 API 重新实现。

---

本页基于插件 1.1.7 源码与实测整理。
